台式搅拌摩擦焊设备
该设备具有转速高、体积小、性价比高等优点,可实现铝、铜等有色金属的同种和异材料的高速焊接。
一、产品优势
● 高效率
主轴转速最高可达4000rpm,有效提高焊接速度至1.5m/min以上;
三轴具有更高的快移速度(X/Y轴12m/min, Z轴6m/min)。
● 高精度
设备静态精度、动态精度均高于国标;联轴器采用德国R+W联轴器,保证了轴向定位精度。
● 高稳定性
设备采用高强度树脂砂铸件,材质稳定可靠,变形量小;
Z轴选用6310丝杠(精度级C3),能承受更大顶锻力,焊接更加稳定。
● 操作便捷
具备恒位移和恒压力双模式控制模式;配备西门子系统,可实现平面二维曲线焊缝的一键式焊接操作。
二、产品应用
该设备适用于新能源汽车、5G 散热器、电力电子、半导体等行业的小型零部件焊接。

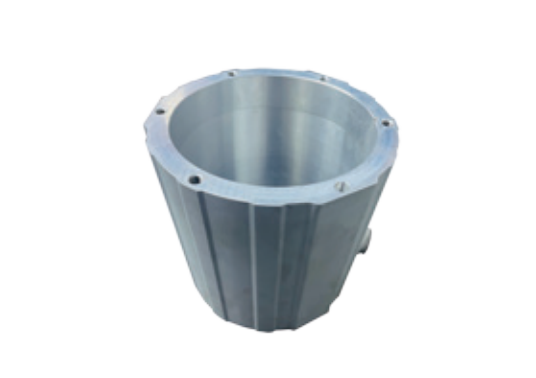

新能源汽车电机壳体

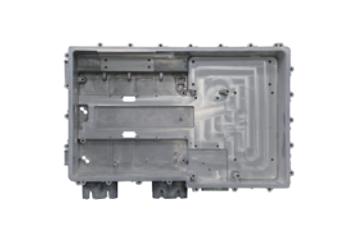

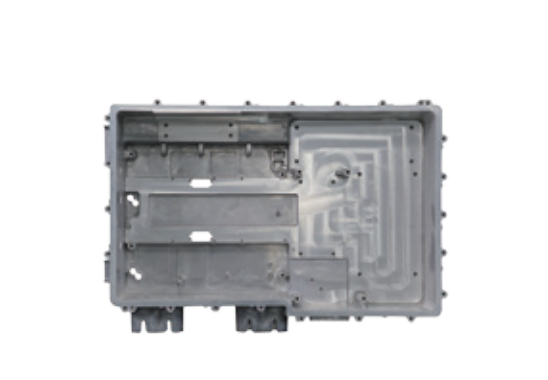

新能源汽车控制器壳体

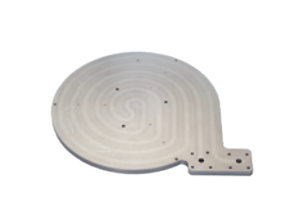

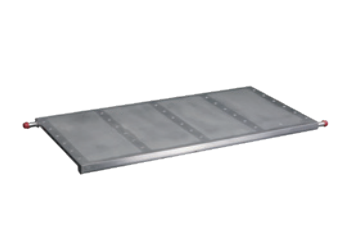

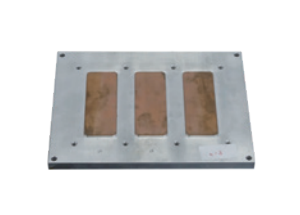

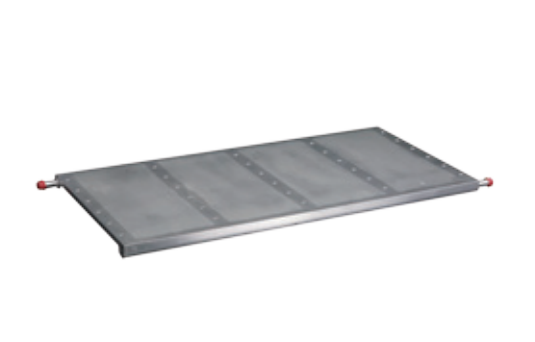

水冷板

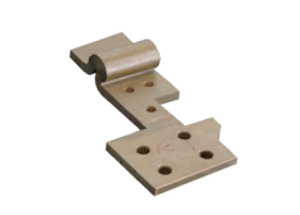

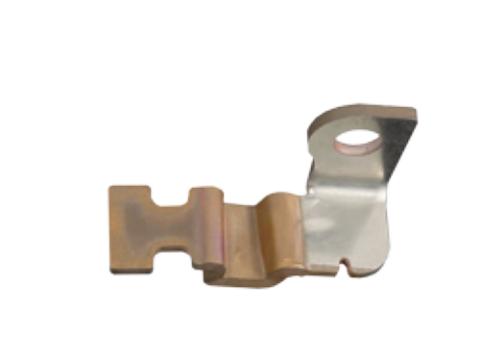

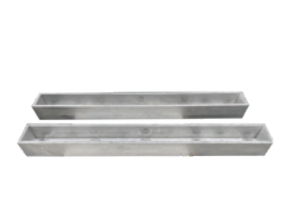

汇流排
三、基本参数
产品型号 | WZ-FSWC-850 | WZ-FSWC-1160 | WZ-FSWC-1270 | |
结构形式 | C型机 | |||
轴向力/t | 3 | 3 | 3 | |
铝合金最大焊深/mm | 8 | 8 | 8 | |
控制系统 | 西门子828D | |||
工作台尺寸/m㎡ | 1000*550 | 1200*600 | 1300*700 | |
设备尺寸/mm | L | 2900 | 3000 | 3500 |
W | 2700 | 2800 | 3500 | |
H | 2900 | 3200 | 3000 | |
焊接行程/mm | X*Y | 800*550 | 1100*600 | 1200*750 |
Z | 450 | 500 | 500 | |
快移速度/mm/min | X | 6000 | 6000 | 10000 |
Y | 6000 | 6000 | 10000 | |
Z | 6000 | 6000 | 6000 | |
主轴最大转速/rpm | 4000 | 4000 | 4000 | |
Z向焊接空间/mm | 450 | 200-750 | 0-500 | |
B轴倾角可调范围 | -5°~5°手动调节 | |||
C轴倾角可调范围 | ±360°自动调节 | |||
各轴重复定位精度/mm | 0.02/300mm | |||
设备总重量/t | 7.5 | 8.5 | 9 |
